JSR-WS038-3P30系列風電導電滑環
- 產品簡介：JSR-WS038-3P30系列過孔導電滑環，通孔直徑38.1mm(適用任何<=38.1mm)，外徑：99mm，通路數：1-48，全鋁合金結構的整體式精密導電滑環。支持signal(2A)，或最大30A的電源電流，電壓250VAC/24VDC。
- 訂購熱線：0755-33686808
-
產品詳情
聯系我們

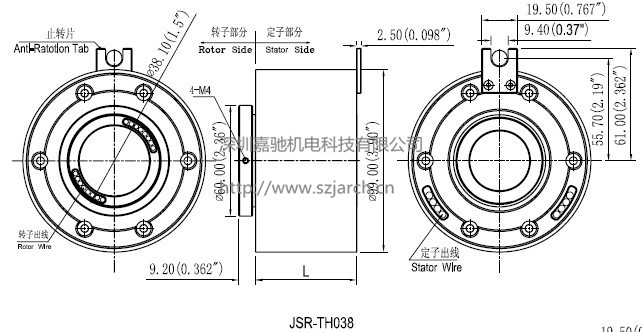

產品尺寸圖
安裝說明
選型說明
◆ 適用于1.25-2.5MW風力發電機；
◆ 環面、觸點采用貴金屬材料，耐磨壽命長，接觸電阻??；
◆ 每個環道采用多觸點技術設計，運行可靠、穩定；
◆ 多通道信號傳輸，抗干擾設計；
◆ 帶低溫補償，完全適應各種惡劣的運行環境；
◆ 可傳輸RS485、CAN-BUS、PROFIBUS、Ethernet等總線數據 ；
◆ 部件安裝方便，更換快捷；
◆ 抗振動設計，完全適應風機的振動環境；
◆ 抗粉塵設計，完全滿足沙漠使用中的防塵要求；
◆ 標準鋁制箱體和外殼；
◆ 標準法蘭配置，能很好地與各廠家風機匹配；
.jpg)
小型發電機滑環；
編碼器滑環；
風力發電設備；
重型機械器人，機械臂；
醫療設備；
智能家電；
燈光展示設備；
.jpg)
.jpg)
|
電氣性能 Electrical Spec. |
可選項 Options |
||
|
額定電壓 |
380VAC |
可裝配法蘭盤 |
|
|
Rating voltage |
380VAC |
Flange for set up |
|
|
額定電流 |
5A/路、 10A/路、15A/路 |
導線出口方向、長度可選 |
|
|
Rating current |
5A /Ring，10A /Ring，15A /Ring |
The wire exit direction,length is optional |
|
|
絕緣電阻 |
1000MΩ@500 VDC |
支持更多通路數：1-126路 |
|
|
Insulation resistance |
1000MΩ@500VDC |
Can combine more circuits:1-126Ring |
|
|
耐壓 |
600VDC@50HZ |
支持更高額定電流和額定電壓 |
|
|
Dielectric strength |
600VDC@50Hz |
Higher voltage and current capacity |
|
|
電氣噪音 |
10mΩ @6VDC,50mA,5Rpm |
可選更高轉速：1000轉/分鐘、2500轉/分鐘、5000轉/分鐘等 |
|
|
Electrical noise |
10mΩ@6VDC,50mA, 5Rpm |
Higher rotational seed:1000Rpm、2500Rpm、5000Rpm |
|
|
機械性能 Mechanical Spec |
環境性能 Environment |
||
|
轉速 |
300轉/分鐘 |
工作溫度 |
-40℃~+80℃ |
|
Speed |
300Rpm |
Working temperature |
-40℃~+80℃ |
|
扭矩 |
100N.cm |
機械振動 |
MIL-SID-810E |
|
Torque |
100N.cm |
Mechanical vibration |
MIL-SID-810E |
|
防護等級 |
IP 54(可選IP68) |
環境濕度 |
60% |
|
Seal class |
IP54 (IP68Options) |
Humidity |
10% to 90% RH non-condensing |
|
接觸材料 |
貴金屬 |
環保認證 |
Lead Free, RoHS compliant |
|
Contact material |
Precious Metal |
Materials |
Lead Free,RoHS compliant |
|
導線規格 |
12色1.0mm2Teflon高溫線 |
CE Certified |
YES |
|
Lead Wire |
12color 1.0mm2Teflon wire |
CE Certified |
YES |
|
設計壽命 |
5000萬轉 |
*滑環壽命由滑環工作轉速，工作環境和工作溫度等決定 |
|
|
Life |
500million revolutions |
|
|
客戶提供定制需求--量身定做風電導電滑環確定滑環方案--確定簽訂合作合同--快遞物流完成訂單--售后跟蹤服務
