PS025系列超薄盤式滑環，內孔25.4mm,創新性采用PCB作為基材,最薄厚度5.7mm，采用超薄超硬鍍金處理，保證了接觸點的穩定，超薄銅箔工藝。

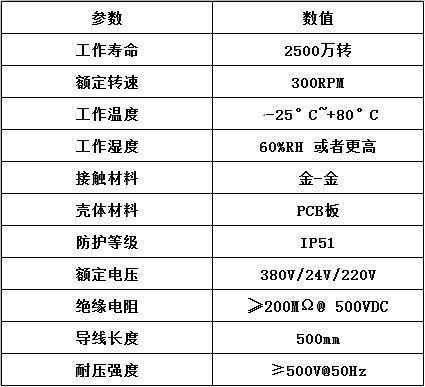

最大電流可傳輸20A，壽命高達2500萬轉，通路支持1-58路。

注:12個顏色為一組,分別1-12,下一組再從1-12,重復前12個顏色,每組采用號碼管作為組序號標識。

同心度通過PCB板4周的定位螺絲來保證，壓力通過PCB之間的間距來保證。

由于PCB滑環是轉子和定子分離的滑環,獨立安裝，因此在安裝的時候特別要注意安裝的相對位置，保證觸點和環道有足夠的壓力和同心度。

觸點的壓力由2塊PCB板的間距來確定，上板面到下板面的距離為5.7mm左右即可。

安裝注意事項。

1,在滑環安裝時，務必要保護好導線，避免因?qū)Ь€絕緣層損壞而影響到產品品質。

2,確保固定部分的螺母不松動，避免松動導致上下板面不同心，導致接觸不良。

3,轉子部分和定子部分獨立安裝，但是一定要保證同心度轉子和定子的位置,保證足夠的接觸觸點壓力。

4,滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。

5,定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
