JSR-HY030-22E-4G系列電氣旋轉接頭
- 產品簡介：JSR-HY030-22E-4G電液組合滑環是由嘉馳機電為客戶開發的22路電，4路壓縮空氣的組合滑環，該組合滑環的電路部分由22路信號組成；液壓旋轉接頭部分由4路壓縮空氣通路組成,尾部安裝導電滑環。
- 訂購熱線：0755-33686808
-
產品詳情
聯系我們

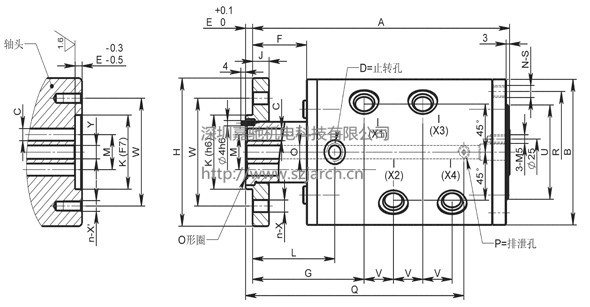

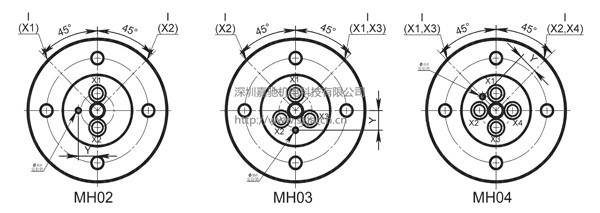

產品尺寸圖
安裝說明
選型說明
.jpg)
1、可以傳輸于任何旋轉體的微小電流，電源電流或各種數據信號。
2、可以傳輸液壓動力，從0.8Mpa-20Mpa可以選擇。
3、可以傳輸壓縮空氣或其他特殊氣體，以實現所需功能要求。
4、電滑環通路數從2-96路可以選擇，液壓旋轉接頭（氣動旋轉接頭）從1-36路可以選擇。
5、轉速可以從10rpm-300rpm可以選擇，滿足各種設備的需求。
.jpg)
|
旋轉工作盤的信號和電流混合 |
機器人精密動態檢測儀器 |
|
水平鍍銅生產線 |
智能動態玩具 |
|
智能家電 |
|
|
旋轉舞臺 |
|
.jpg)
|
電氣性能 Electrical Spec. |
可選項 Options |
||
|
額定電壓 |
380VAC |
可裝配法蘭盤 |
|
|
Rating voltage |
380VAC |
Flange for set up |
|
|
額定電流 |
5A/路、 10A/路、15A/路 |
導線出口方向、長度可選 |
|
|
Rating current |
5A /Ring，10A /Ring，15A /Ring |
The wire exit direction,length is optional |
|
|
絕緣電阻 |
1000MΩ@500 VDC |
支持更多通路數：1-126路 |
|
|
Insulation resistance |
1000MΩ@500VDC |
Can combine more circuits:1-126Ring |
|
|
耐壓 |
600VDC@50HZ |
支持更高額定電流和額定電壓 |
|
|
Dielectric strength |
600VDC@50Hz |
Higher voltage and current capacity |
|
|
電氣噪音 |
10mΩ @6VDC,50mA,5Rpm |
可選更高轉速：1000轉/分鐘、2500轉/分鐘、5000轉/分鐘等 |
|
|
Electrical noise |
10mΩ@6VDC,50mA, 5Rpm |
Higher rotational seed:1000Rpm、2500Rpm、5000Rpm |
|
|
電氣旋轉接頭機械性能 Mechanical Spec |
環境性能 Environment |
||
|
轉速 |
300轉/分鐘 |
工作溫度 |
-40℃~+80℃ |
|
Speed |
300Rpm |
Working temperature |
-40℃~+80℃ |
|
扭矩 |
100N.cm |
機械振動 |
MIL-SID-810E |
|
Torque |
100N.cm |
Mechanical vibration |
MIL-SID-810E |
|
防護等級 |
IP 54(可選IP68) |
環境濕度 |
60% |
|
Seal class |
IP54 (IP68Options) |
Humidity |
10% to 90% RH non-condensing |
|
接觸材料 |
貴金屬 |
環保認證 |
Lead Free, RoHS compliant |
|
Contact material |
Precious Metal |
Materials |
Lead Free,RoHS compliant |
|
導線規格 |
12色1.0mm2Teflon高溫線 |
CE Certified |
YES |
|
Lead Wire |
12color 1.0mm2Teflon wire |
CE Certified |
YES |
|
設計壽命 |
5000萬轉 |
*滑環壽命由滑環工作轉速，工作環境和工作溫度等決定 |
|
|
Life |
500million revolutions |
|
|
參數(1).jpg)
1，通路數：1路，介質：壓縮空氣，溫度：-20-+80°C。
2，通道壓力：1路12mm通氣管，正壓，1.0Mpa。
3，外殼材料：鋁合金。
4，轉速：0-50rpm。
