JSR-HF1LSMA系列高頻導電滑環
- 產品簡介：高頻旋轉接頭用于連續旋轉裝置中，在固定部分與旋轉部分之間傳輸高頻信號， 此類滑環可以通過頻率高達500 MHz－30GHz 以上的模擬信號。此系列分為單通道高頻滑環 及多通道高頻滑環兩種。
- 訂購熱線：0755-33686808
-
產品詳情
聯系我們

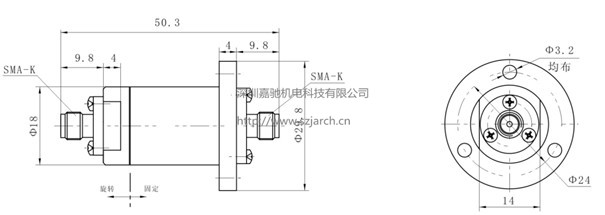

產品尺寸圖
安裝說明
選型說明
1、尺寸緊湊，滿足產品小型化的需求。
2、雙精密滾動軸承支撐，低扭矩，長壽命。
3、可傳輸電源、數據信號。
4、多種規格的法蘭方便選擇。
5、金-金觸點，接觸電阻極低。
6、兼容數據總線協議。
7、運轉平滑。
8、低力矩。
域.jpg)
1、軍用雷達天線、多軸式三維空間模擬器、動中通。
2、帶有射頻信號的天線轉臺、支持1080P、1080I等HD-SDI的高清轉臺。
3、支持1080P、1080I等HD-SDI的多功能一體機（高速球）。
4、CCTV/攝像儀器、測試設備，交通控制、防御系統。
5、手術燈、離心測試臺、分離機。
結構圖.jpg)
參數.jpg)
|
電氣性能 |
|
|
額定電壓 |
380VAC/DC |
|
頻率范圍 |
DC—18GHz |
|
特性阻抗 |
50Ω |
|
外導體接觸電阻 |
≤65mΩ |
|
內導體接觸電阻 |
≤50mΩ |
|
絕緣電阻 |
≥1500MΩ@500V |
|
耐壓強度 |
≥2000V@50Hz |
|
輸入輸出 |
SMA-K/SMA-K |
|
觸點材料 |
金---金 |
|
導線規格 |
鐵氟龍RG316 |
|
導線長度 |
標準300mm |
|
插入損耗起伏 |
0.05dB |
|
插入損耗 |
≤0.3dB |
|
電壓駐波比 |
直式≤0.05 |
|
機械性能 |
|
|
防護等級 |
IP54 |
|
工作溫度 |
-40℃~ +70℃ |
|
工作濕度 |
60%RH |
|
工作速度 |
10rpm max |
|
外殼材質 |
黃銅鍍鋅 |
客戶提供定制需求--量身定做高頻滑環確定滑環方案--確定簽訂合作合同--快遞物流完成訂單--售后跟蹤服務
嘉馳機電擁有資深的設計師團隊，如果你要的產品上面沒有，請點擊: 或致電: 0755-3368-6808
